中华人民共和国行业标准

带灯视镜

HG/T21575-94

           上海医药设计院

主编单位:核工业第八研究所

         上海曙光灯具厂

批准部门:   化 学 工 业 部

实施日期:一九九五年三月一日

化学工业部文件

化建发(1994)810号

------------------------------------------

关于颁发《机械搅拌设备必等四项化工行 业 标准的通知

各省、自治区、直辖市、计划单列市、建委(建设厅)、化工厅(局、公司》，各有关设计单位:

由 部 设 备设计技术中心站组织有关设计院制定的《机械搅伴设备》、《防霜液面计》、《设备吊耳》和iut灯视镜沙等四项标准，经审查，现批准为推荐性化工行业标准，编号详见附件。自一九九五年三月一日起施行。

该 四项 标 准由部设备设汁技太中心站负责管理，由部工程建设标准编辑中心负责出版、发行.

化 学 工 业部

一九九四年十一月二十八日

附表四项化工行业标准的编号

标 准名称                           标 准 编 号

机械搅拌设备                     HG/T 20569-94

  防霜液面计                     HG/T 21550-93

设备吊耳                         HG/T 21574一94

带灯视镜                         HG/T 21575一94

1 主题内容和适用范围

本 标 准 规定了带灯视镜的型式、基本参数、尺寸、技术条件和

使用规定。

本 标准 适 用于公称压力不大于1.O MPa、公称直径100

150mm、介质温度0-200C,最大急变温度不大于180℃的各种规

格及型式的带灯视镜。

2 引用标准

GB/T 1804《一般公差线性尺寸的未注公差》

GB 3836《爆炸性环境用防爆电气设备》

GB/T 6580《玻璃耐沸腾混合碱水溶液浸蚀性的试验方

法和分级》

GB/T 6581《玻璃在100 C耐盐酸浸蚀性的火焰发射或

原子吸收光谱测定方法》

GB/T 6582《玻璃在98 C耐水性的颗粒试验方法和分

级》

ZBK 04001《户内、户外防腐电工产品环境技术要求》

HGJ 501-86-0《钢化视镜玻璃的制造、验收技术条件》

3 型式、基本参数和尺寸

带灯 视 镜 由视镜和视镜灯组成。型式有带灯视镜(左型)，带灯

有冲洗孔视镜ca型)、带灯有颈视镜(cc型)、带灯有颈直冲洗孔视

镜切型)。

一视 镜 本 体材料为碳钢、碳钢和不锈钢混合、全不锈钢制三种。

视镜灯分防腐型和防爆型两种。

防 腐型 视 镜灯占视镜玻璃一半面积，另一半可窥视容器内部

(见图3a);防腐型视镜红规格和视镜配合，有DN100-150三种。

防爆 型 视 铃灯占视镜玻璃大部分面积，窥视容器内部a另安

装一个不带灯视镜(见图3b)，防爆型视镜灯规格仅DN100一种，

适用子不同规格的视镜.

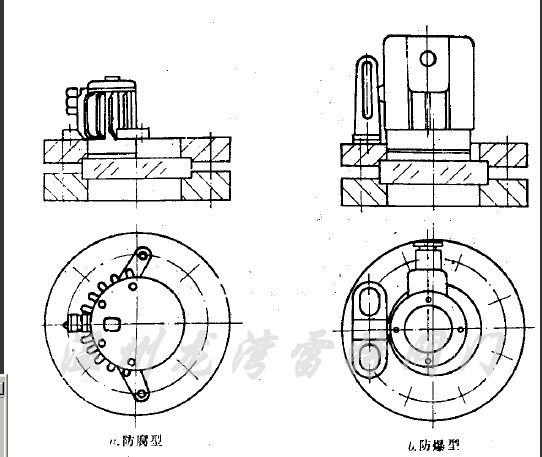

带灯视镜简图

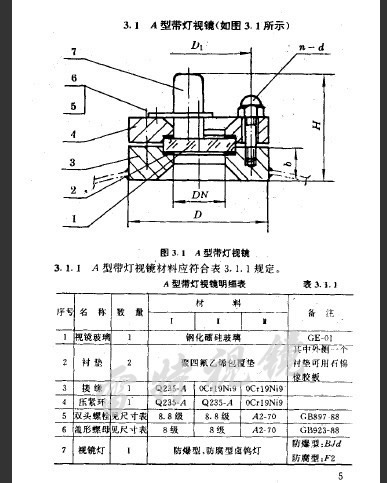

A型带灯视镜
